Java 的 SPC 控制图工具

Version 3.0

添加变量控制图（X-Bar R、X-Bar Sigma、Individual Range、Median Range、EWMA、MA、MAMR、MAMS 和 CuSum 图）、属性控制图（p-、np-、c-、 u- , 和 DPMO 图表),  频率直方图和 Pareto 图到基于 Java 的应用程序和使用 Java 的 SPC 控制图工具的小程序。

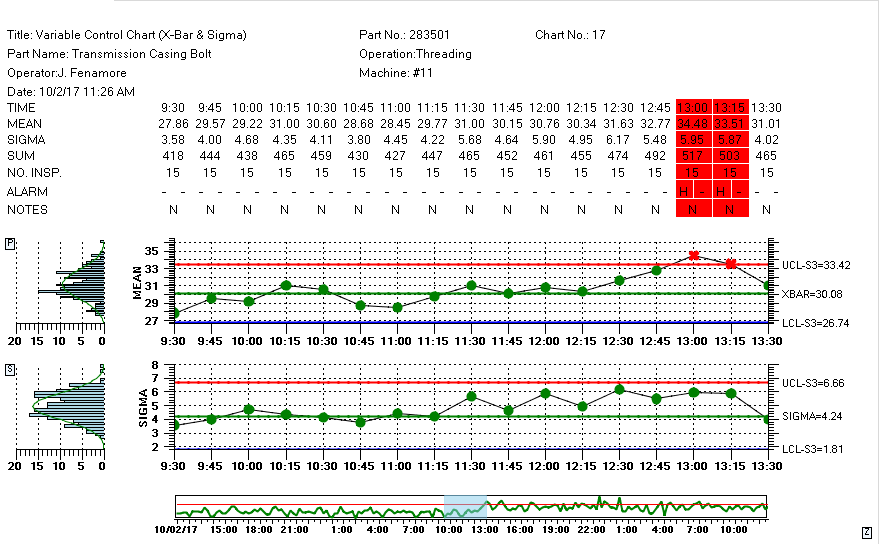

X-Bar-Sigma Chart with integrated table support, frequency histograms and zoom window

适用于 Java 软件的 QCSPCChart SPC 控制图工具是面向对象、基于 Java 的工具包，面向希望将静态和动态质量控制图添加到其 Java 应用程序的开发人员。典型用户是 SPC 工程师和其他质量控制专业人员，他们创建基于 Java 的应用程序，用于监控制造、流程和服务行业中的关键质量因素。功能丰富的工具包包括最常见的 SPC 控制图类型的模板：变量控制图（X-Bar R、X-Bar Sigma、Individual Range、Median Range、EWMA、MA、MAMR、MAMS 和 CuSum 图）、属性控制图（p-、np-、c-、 u- 和 DPMO-图）、频率直方图、概率图和帕累托图。该软件将使用支持的变量控制图和属性控制图类型的历史数据自动计算 SPC 控制限。可为标准 +3 sigma 控制限制或标准 SPC 规则集（WECO、Nelson、Juran、Hughes、Gitlow、AAIG、Westgard 和 Duncan）生成警报。警报可以在 SPC 图表和表格中以颜色突出显示。 它还将计算过程能力比率（Cp、Cpl、Cpu、Cpk 和 Cpm）和过程性能指数（Pp、Ppl、Ppu 和 Ppk）。用户能够与图表交互：添加注释、定义自定义工具提示和编辑注释。没有任何价格的 Java 可比产品。

主要优势

  • 由于对最常见的 SPC 控制图使用了高级模板，因此可以缩短开发时间
  • 图表对数据点或时间范围的数量没有限制
  • 集成直方图和表格显示无需编程
  • 与您的数据库集成，因为该软件是使用下一代编程语言 Java 编写和编程的。
  • 使用 Java Applet 技术将 SPC 图表添加到您的网站。
  • 不错过任何警报条件，警报可以在图表和表格中突出显示
  • 您的程序可以做什么没有任何限制，因为您可以使用 Java 添加任何您想要的功能。

功能摘要

  • 独立于 Java IDE - 经过测试并与 Eclipse、JBuilder 和 NetBeans 兼容。
  • Windows 32-bit/64-bit Compatible – 该软件将在 Windows 32-bit 操作系统（XP 和 32-bit Vista 和 Windows 7 版本）上以 32-bit 运行  在 Windows 64 位操作系统（Vista 和 Windows 7 的 64 位版本）上作为 64 位。 这是 Java 程序的一般特性。
  • 基于 Java Graphics2D API – 与 Java 组件和应用程序兼容。
  • 100% Java 代码 – 该软件完全用 Java 编写，从而提供更好的性能和可扩展性。 Java 代码使应用程序更易于部署和维护。
  • 2.2 版中的新功能 – 除了 WECO 规则外，还支持 Nelson、Juran、Hughes、Gitlow、AAIG、Westgard 和 Duncan 规则集。 可以自定义现有规则，也可以使用模板创建新规则。 添加了 MAMR（移动平均线/移动范围）和 MAMS（移动平均线/移动西格玛）、DPMO（每百万缺陷数）图表。 作为对国际化的帮助，所有默认（美国英语语言）字符串都已移至单个静态类中，可以在运行时使用特定于国家/地区的值对其进行初始化。
  • 修订版 3.0 中的新功能 – 添加了 a Levey-Jennings 变量控制图。 所有图表都已转换为使用 EventCoordinates。 缩放控件可以选择替换集成滚动条，允许用户自定义显示的 x 比例。  切换按钮可用于打开/关闭表格行的显示。 增强的注释和超出限制的符号。 错误的采样间隔标记。
  • 变量控制图模板 – X-Bar R –（平均值和范围）、X-Bar Sigma、（平均值和 Sigma）、中值和范围、X-R（单个范围图）、EWMA（指数加权移动 平均），  MA（移动平均线）、MAMR（移动平均线/移动区间）、MAMS（移动平均线/移动西格玛）  和 CuSum。 X-Bar Sigma 图表的特殊版本支持可变样本子组大小。

X-Bar R Chart (Mean-Range Chart)

 X-Bar Sigma Chart (Mean-Sigma Chart) Java I-R (Individual Range) Chart

X-Bar R 图（均值范围图）

 X-Bar Sigma 图表（Mean-Sigma  图表） I-R 图表（个别范围）

Median-Range Chart <i>X-Bar Sigma Chart with Variable Subgroup Sample Size</i>
中值范围图 带有 x 轴时间戳标签的批处理控制 X-Bar R 图表 具有可变子组样本大小的 X-Bar Sigma 图

EWMA Chart (Exponentially Weighted Moving Average) MA Chart (Moving Average) CuSum Chart (Tabular Cumulative Sum)
EWMA（指数加权移动平均线图） MA 图表（移动平均线   图表） CuSum 图表（表格累积和图表）

批处理 X-Bar R 图表，带有用户定义的字符串标记 x 轴的刻度线 没有表格的 X-Bar R 图表
  • 属性控制图模板 – p-Chart（缺陷零件的百分比或百分比，不合格的百分比或百分比），np-Chart（缺陷零件的数量，不合格的数量），c-Chart （缺陷数量、不合格数量）、u-Chart（每单位缺陷数量、每单位不合格数量）和 DPMO-Chart（每百万缺陷数量）。 p-Chart 和 u-Chart 模板提供支持可变子组样本大小的版本。

p-Chart (Percent Defective Parts, or Percent Defective Non-Conforming) np-Chart (Number Defective Parts, or Number Non-Conforming) c-Chart (Number Defects, or Number Non-Conformities)
p 图（缺陷零件百分比或不合格缺陷百分比） np-Chart（数量有缺陷的零件，或数量不合格） c-Chart（数量缺陷或数量不合格）

u-Chart（每单位的缺陷数，或每单位的不合格数） 带有 变量子组样本大小的 p 图 带有 变量子组样本大小的 u 图表
  • 其他 SPC 图表模板 – 频率直方图、带有概率尺度和轴的正态概率图以及帕累托图。

Frequency Histogram with specification limits and normal curve-fit Pareto Diagram Normal Probability Plot
具有规格限制和正态曲线拟合的频率直方图 帕累托图 正态概率图
  • 集成表支持 – 采样值、计算数据值和警报状态值可以是 SPC 控制图的一部分。 每个样本子组都有一个弹出注释文本编辑框，操作员可以在其中添加观察结果。

X-Bar R Chart with Integrated Table Support

  X-Bar R 图表具有采样数据、计算数据值和警报的集成表格显示。





  • 综合频率直方图 – 变量控制图和属性控制图可以显示频率直方图，带有可选的正态曲线拟合，  过程变量与主 SPC 图表并排显示。

Javascript X-Bar Sigma (Mean Sigma) chart web application

X-Bar Sigma 图表，带有频率直方图和计算值的表格支持
  • 自定义图表对象 – 程序员可以访问在 SPC 图表模板中创建的所有绘图对象，从而为 SPC 图表的外观提供极大的灵活性。

Javascript customize SPC chart

自定义背景和绘图对象
  • SPC控制限值计算 - SPC控制限值可以明确设置，作为您自己计算的结果，或者限值可以使用我们自己的内部程序在1、2和3σ水平上自动计算。
  • 多个SPC控制限值 - 控制限值可置于1西格玛、2西格玛和3西格玛水平，用于高和低SPC控制限值。

Javascript X-Bar R chart with 1, 2, and 3-sigma limit lines

Javascript X-Bar R chart with filled color zones

1、2 和 3-sigma 水平的 SPC 控制限

控制限的颜色区域

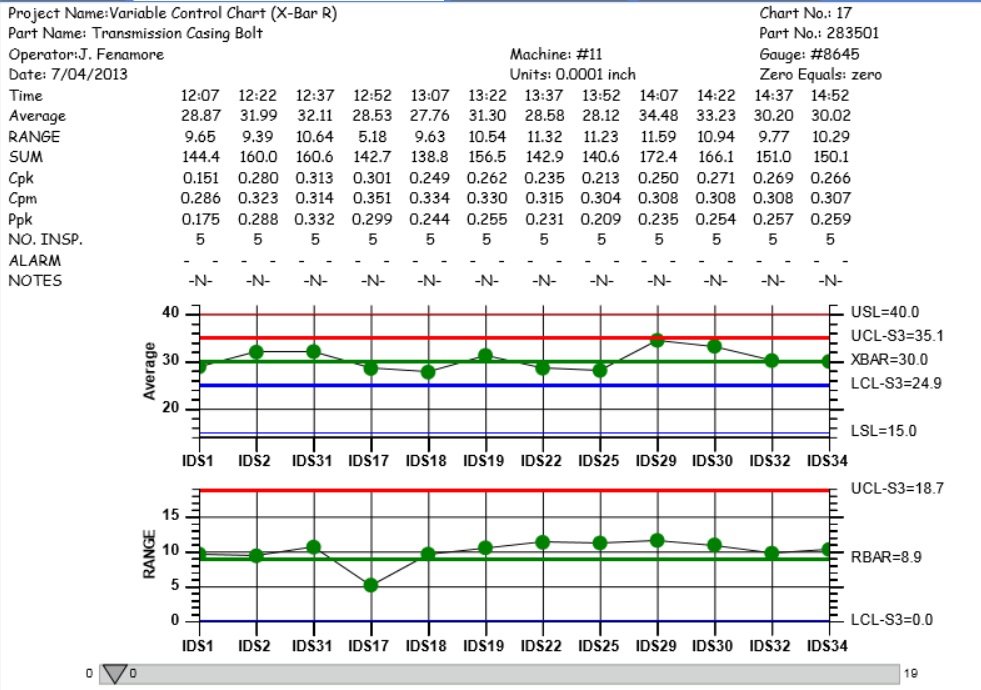

  • 过程能力比率和过程性能指标 - 自动计算和显示过程能力比率（Cp、Cpl、Cpu、Cpk 和 Cpm）和过程性能指标（Pp、Ppl、Ppu 和 Ppk）。

Javascript SPC Process Capability and Process Performance Indices

一个 X-Bar R 图表，其中 Cpk、Cpm 和 Ppk 数据显示在数据表中。

  • 可变 SPC 控制限制 - 控制限制可以是固定的，也可以随时间变化。 可变控制限可以手动指定，也可以作为使用子组可变样本大小的控制图的结果自动计算。

SPC Charts with Variable Control Limits

具有可变控制限的 X-Bar R 控制图
  • Western Electric (WECO)、Nelson、Juran、Hughes、Gitlow、AAIG、Westgard 和 Duncan 规则 – 该软件将自动计算和处理 Western Electric 运行时规则（WE 1、2、 3 和 4）和补充（趋势）规则（WE 5、6、7 和 8）。 它还将处理  Nelson、Juran、Hughes、Gitlow、AAIG、Westgard 和 Duncan 规则集。 可以自定义任何标准规则集的规则参数（例如，N of M  超过 +-2 sigma）。 混合和匹配来自不同规则集的规则，以创建您自己的自定义规则集。 您还可以使用我们的标准化规则模板定义自定义规则。

X-Bar R Chart USING WECO (Western Electric Runtime Rules) Control Limits.

使用 Western Electric Runtime Rules 的 X-Bar R 图。

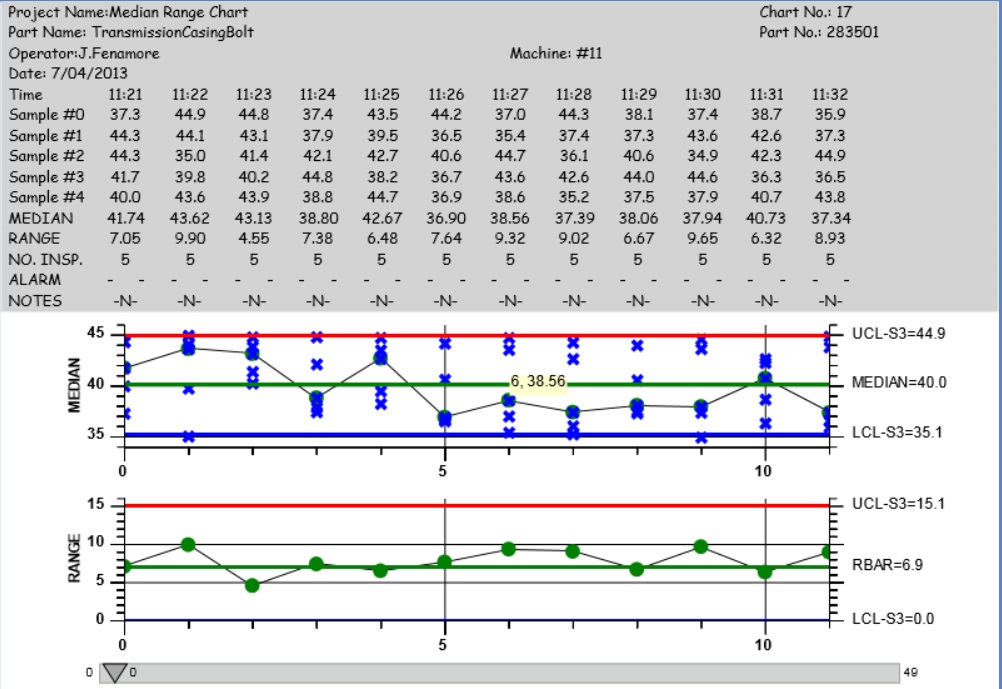

  • 数据工具提示 - 集成数据工具提示在弹出窗口中显示图表数据值。

Javascript Data tooltips for SPC Charts

中值范围图，带有工具提示显示

  • 集成滚动 –  滚动条选项允许用户从代表数百甚至数千个子组的更大的测量数据集合中一次查看 8-20 个样本子组，并在数据中移动，类似于翻阅电子表格。 滚动条控制表格和图表的滚动。

X-Bar R Chart with integrated scroll bar.

    带有集成滚动条的 X-Bar R 图表。

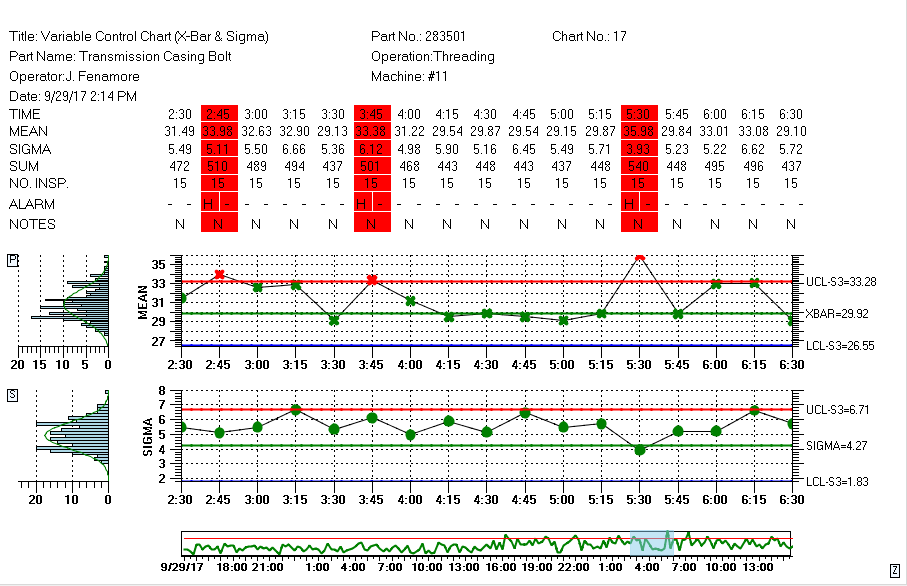

  • 集成缩放 - 水平滚动条可以通过单击右下角的 z 按钮使用带有缩放窗口的 UI 替换（实际上是打开/关闭）。 用户将能够通过向左或向右拖动透明的蓝色缩放窗口来滚动图表，或通过拖动缩放窗口的左边缘或右边缘来扩展 x 轴刻度。

Java SPC Charts with integrated zooming

Java SPC Charts with integrated zooming

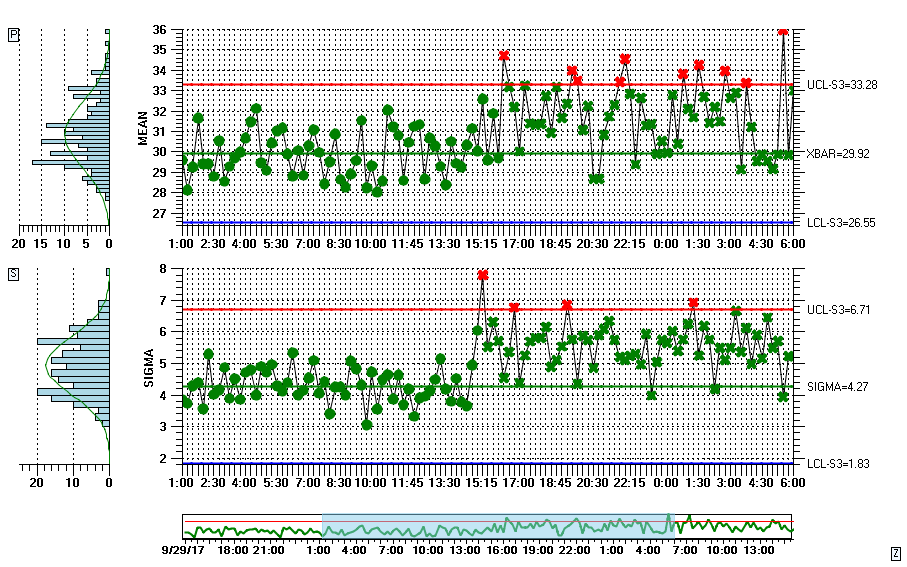

 通过向左或向右拖动透明的蓝色缩放窗口，使用鼠标滚动图表，或通过拖动缩放窗口的左边缘或右边缘来扩大 x 轴刻度。

 如果使用缩放窗口显示很多点，顶部的表格会消失，以防止表格列重叠。
  • SPC 图表的动态更新 - SPC 图表可以更新和控制限制  实时重新计算。

Dynamically updated X-Bar R chart with variable control limits

    具有可变控制限的动态更新 X-Bar R 图
  • <自动缩放 – SPC 图表的 y 轴可以自动缩放以显示所有数据和控制限制，或者可以明确设置 y 轴的最小值和最大值。
  • <控制限制警报事件 – 只要过程变量超过 SPC 控制限制，就会触发警报事件。
  • 新的报警功能 – 表格部分中有一个新的状态行，它直接指示相应的过程变量是否处于报警状态。状态行有一个工具提示，所以如果你点击一个警报，一个弹出框会显示你的详细信息。可选地，与采样间隔相关的整个列可以用颜色突出显示以指示警报条件。警报详细信息可以自动记录到注释日志中。用于在主要和次要图表中绘制过程变量点的符号可以在发生警报时更改颜色。
  • 数据记录 - SPC 数据值可以 CSV（逗号分隔值）格式记录到磁盘，以便导入电子表格和其他程序。
  • 打印和图像渲染 - SPC 图表（包括集成表）可以输出到任何 Windows 支持的打印机和 Java JPG 文件。
  • Java 文档和演示/示例程序 - 该软件包括一个全面的 300 页用户手册，其中包含许多编程示例，每个课程的 XML 帮助。每种图表类型都有示例程序。

用于 Java 开发人员许可的 SPC 控制图工具

  • 适用于 Java 开发人员许可证的 SPC 控制图工具有一个开发人员版本（型号 # JAV-SPC2-DEVR），不会超时。 两年免费更新。  SPC 控制图工具的开发者版包含 QCChart2D 软件，无需单独购买 QCChart2D。
  • 适用于 Java 开发人员许可证的 SPC 控制图工具仅授权给个人。它不能由同一公司的多人使用，除非为每个人购买单独的许可证。站点许可证也可用。联系 sales@quinn-curtis.cn 详细说明您希望购买的座位数量，我们将回复报价。
  • SPC 控制图工具软件不使用可再发行许可证。基本开发者许可证允许您包含 QCSPCChart 作为您应用程序的一部分并分发无限数量的应用程序副本，免版税。 我们不允许开发人员使用此软件来创建图形工具包（一个库或将组合使用的任何类型的图形组件带有程序开发环境）转售给其他开发人员。

定制编程服务

  • SPC Control Chart Tools for Java 是一个非常强大和灵活的软件包。 它包含超过 1000 个  120 多个类中的方法和属性。 用户手册和  帮助文件文档有 1500 多页。 对于想要从今天开始编程并在一周内完成应用程序原型的普通程序员来说，这可能会让人不知所措。
  • 图表应用程序的用户界面种类繁多，与使用该软件的行业一样多样化。 制药公司应用程序的最终用户希望以不同于汽车行业最终用户的方式与图表进行交互。
  • 我们知道您的应用程序可能与我们的任何示例程序相似，但仍有独特的不同。 为此，我们提供编程服务，为您编写自定义示例程序，演示如何编写所需的图表格式和用户界面。 项目的快速启动可以为您节省数周的工作时间，让您看起来像一个图表编程天才。 全部  您必须能够做的是详细描述您希望示例执行的操作。
  • 使用 SPC Control Chart Tools for Java，我们的专业知识范围包括 Applet、J2EE 和 SQL 编程语言。 如需更多信息或报价，请联系我们的销售部门 sales@quinn-curtis.cn。没有您需要的功能？ 让我们知道这些是什么，以便我们可以在后续版本中添加它们。 联系方式：sales@quinn-curtis.cn
