NET的SPC控制图工具
新版本Version 3.0

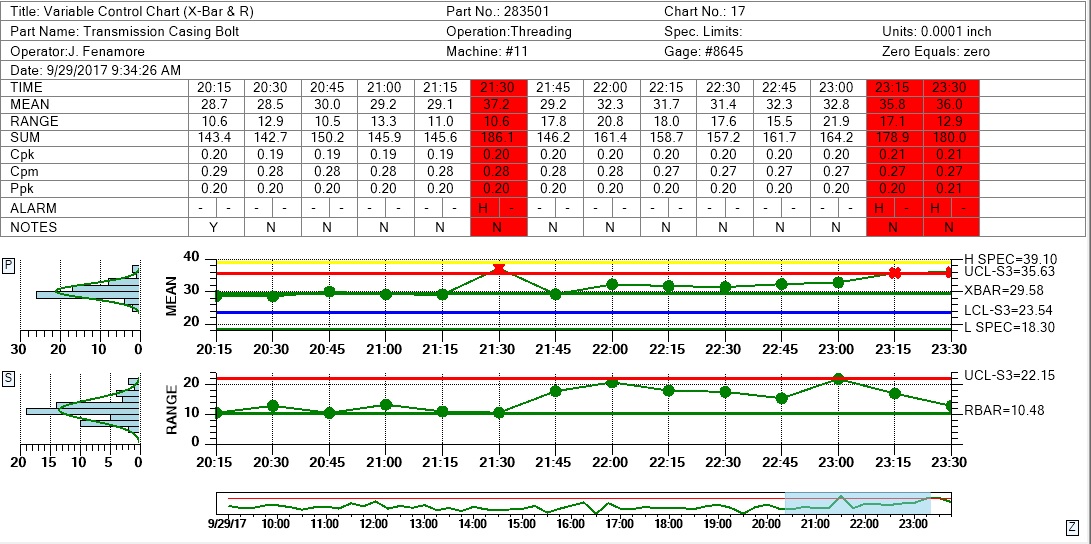

X-Bar R图表具有集成的表格支持，频率直方图，Cpk和Ppk统计信息以及缩放
添加变量控制图（X-Bar R，X-Bar Sigma，独立范围，中位数范围，EWMA，MA，MAMR，MAMS和CuSum图表），属性控制图（p-，np-，c-和u- ，和DPMO图表）， 频率直方图，以及使用.Net.X-Bar R图表的SPC控制图工具使用.Net和Asp.Net应用程序到.Net和Asp.Net应用程序的帕累托图，具有集成表支持，频率直方图，Cpk和Ppk统计信息，滚动条和自定义图对象
用于.Net软件的QCSPCChart SPC控制图工具是一个面向对象的，基于.Net的工具包，适用于希望将静态和动态质量控制图添加到其C＃和Visual Basic for .Net应用程序的开发人员。典型的用户是SPC工程师和其他质量控制专业人员，他们创建基于.Net的应用程序，这些应用程序将用于监视制造，过程和服务行业中的关键质量因素。功能丰富的工具包包括用于最常见的SPC控制图类型的模板：变量控制图（X-Bar R，X-Bar Sigma，Individual Range，Median Range，EWMA，MA，MAMR，MAMS和CuSum图表），属性控制图（p-，np-，c-，u-和DPMO图），频率直方图，概率图和帕累托图。该软件将使用历史数据为支持的变量控制图和属性控制图类型自动计算SPC控制极限。可以针对标准+3 sigma控制限制或标准SPC规则集（WECO，Nelson，Juran，Hughes，Gitlow，AAIG，Westgard和Duncan）生成警报。警报可以在SPC图表和表格中以彩色突出显示。它还将计算过程能力比率（Cp，Cpl，Cpu，Cpk和Cpm）和过程性能指标（Pp，Ppl，Ppu和Ppk）。用户能够与图表进行交互：添加注释，定义自定义工具提示和编辑注释。没有任何价格的.Net同类产品。
主要好处
- 由于对最常见的SPC控制图使用了高级模板，因此可以缩短开发时间
- 图表对数据点或时间范围没有限制
- 集成的直方图和表格显示无需编程
- 与该数据库集成，因为该软件是使用下一代编程语言Visual Basic .Net和C＃.Net编写和编程的。
- 通过将软件与ASP.Net组合在一起，将SPC图表添加到您的网站
- 永远不会错过警报状况，可以在图表中强烈突出显示警报
功能摘要
- Visual Studio .Net 2015及更高版本 – 从3.0版开始，我们已经取消了对Visual Studio .Net 2005到2013年的支持。这样，我们就不再需要为.Net的最低公分母配置库，并且可以使用原始版本中未提供的.NET新功能。 该软件与＆nbsp;兼容 Visual Studio .Net 2015， 和更高。 所有示例程序项目均为Visual Studio 2015格式，并在使用该编译器加载时自动转换为Visual Studio 2017格式。标准DLL是针对.Net Framework 4.5.1的目标进行编译的。 这意味着它应该与使用该目标或更高版本编写的程序兼容。 没有与.Net 2.0运行时库关联的旧式依赖项。
- Windows 32位/ 64位兼容 – 该软件将在Windows 32位操作系统（XP和Windows的更高32位版本）上以32位运行。 在Windows 64位操作系统上为64位。 通常，这是使用.Net（2.0版或更高版本）编写的程序和库的功能。
- 基于.Net Drawing和Drawing2D API – 与.Net组件和应用程序兼容。
- 100％托管.Net代码 –该软件完全用C＃编写，从而提供了更好的性能和可扩展性。 托管.Net代码使应用程序更易于部署和维护。
- 修订版1.7中的新功能 – 新的变量控件图表（EWMA，MA和CuSum），其他图表支持可变的子组样本大小，表和图表的警报强调模式，淘汰许可证文件以及购买可再分发许可证的需求。
- 修订版2.0中的新功能 – 批处理控制图中用于标记刻度线的新选项：时间戳标签和用户定义的字符串标签，以及默认的数字批号标签。 同样，x轴标签可以旋转360度。 由于QCSPCChart构建在QCChart2D软件之上，因此有许多与QCChart2D软件的修订版2.0相关的新功能。
- 修订版2.2中的新功能 – 除WECO规则外，还支持Nelson，Juran，Hughes，Gitlow，AAIG，Westgard和Duncan规则集。 可以自定义现有规则，也可以使用模板创建新规则。 添加了MAMR（移动平均数/移动范围）和MAMS（移动平均数/移动Sigma），DPMO（百万缺陷数）图表。 为了国际化，所有默认（美国英语）字符串已移到单个静态类中，可以在运行时使用国家/地区特定的值对其进行初始化。
- 修订版3.0中的新功能 – 添加了一个Levey-Jennings变量控制图。 所有图表都已转换为使用EventCoordinates。 缩放控件可以选择替换整体滚动条，从而允许用户自定义显示的x比例。 切换按钮可用于打开/关闭表行的显示。 增强的注释和超出限制的符号。 采样间隔标记错误。
- 可变控制图模板 – X-Bar R –（均值和范围），X-Bar Sigma（均值和Sigma），中位数和范围，X-R（单个范围图），EWMA（指数加权移动平均值）， Levey-Jennings，MA（移动平均值），MAMR（移动平均值/移动范围），MAMS（移动平均值/移动sigma） 和CuSum。 X-Bar Sigma图表的特殊版本支持可变的样本子组大小。
 |
 |
 |
| X-Bar R图（均值-范围图） | X-Bar Sigma图表（Mean-Sigma＆nbsp;图表） | I-R图(Individual Range) |
 |
 |
 |
| 中位数图 | 批量控制X-Bar R图，X轴上标有时间戳。 | 具有可变子组样本大小的X-Bar Sigma图表 |
 |
 |
 |
| EWMA（指数加权移动平均线图） | MA图表（移动平均值图表） | CuSum Chart（表格累积总和图） |
 |
 |
|
| X-Bar R图表，无表格 | 批处理X-Bar R图表，带有用户定义的字符串，标记了X轴的刻度线 |
- 其他SPC图表模板 – 频率直方图，带有概率标度和坐标轴的正态概率图以及帕累托图。
 |
 |
 |
| 具有规格限制和正态曲线拟合的频率直方图 | 帕累托图 | 正态概率图 |
- Integrated Table Support – 采样值，计算数据值和警报状态值可以是SPC控制图的一部分。 每个样本子组都有一个弹出注释文本编辑框，操作员可以在其中添加观察值。
 |

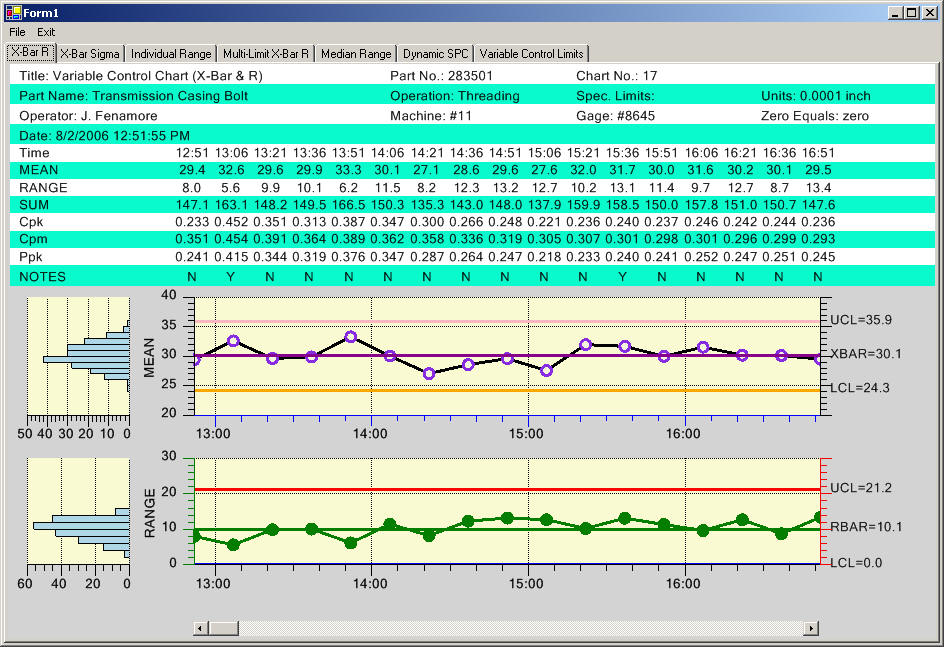

| X-Bar R图表，带有集成表显示采样数据，计算出的数据值和警报。 |
- 积分频率直方图 – 变量控制图和属性控制图可以显示频率直方图，并带有可选的法线曲线拟合。 过程变量与主SPC图表并排显示。
|
| X-Bar Sigma图表，带有频率直方图和表格支持的计算值 |
- 自定义图表对象 – SPC图表模板中创建的所有绘图对象都可供程序员访问，从而使SPC图表的外观具有极大的灵活性。
 |
| 定制的背景和绘图对象 |
- SPC控制极限计算 – 可以根据您自己的计算结果明确设置SPC控制限制，也可以使用我们自己的内部例程以1、2和3 sigma级别自动计算限制
- 多个SPC控制极限–可以将控制极限设置为1 sigma，2 sigma和3 sigma级别，以实现高和低的SPC控制极限。
 |
 |
| SPC控制限制为1、2和3σ级 | 用于控制限制的颜色区域 |
- 过程能力比率和过程性能指标 – 自动计算和显示过程能力比率（Cp、Cpl、Cpu、Cpk和Cpm）和工艺性能指数（Pp、Ppl、Ppu和Ppk）。
 |
| 一个X-Bar R图，数据表中显示了Cpk、Cpm和Ppk数据。 |
- 可变SPC控制限值 – 控制限值可以是固定的，也可以随时间变化。可变的控制限值可以手动指定，或作为使用分组可变样本量的控制图的结果自动计算。
 |
| X-Bar R图，控制范围可变 |
- 西部电气（WECO），尼尔森，朱兰，休斯，吉特洛，AAIG，韦斯特加德和邓肯规则 – 该软件将自动计算和处理Western Electric Runtime规则（WE 1、2、3和4）和补充（趋势）规则（WE 5、6、7和8）的警报限制。 它还会处理 尼尔森（Nelson），朱兰（Juran），休斯（Hughes），吉特洛（Gitlow），AAIG，韦斯特加德（Westgard）和邓肯（Duncan）规则集。 可以自定义任何标准规则集的规则参数（例如M的N超过+ -2 sigma）。 混合和匹配来自不同规则集的规则，以创建您自己的自定义规则集。 您还可以使用我们的标准化规则模板定义自定义规则。 有关规则集的详细信息，请参见这里.
|
|
| 使用西部电力运行时间规则的X-Bar R图表。 |
- 数据工具提示 – 集成数据工具提示在弹出窗口中显示图表数据值。
|
|
|
中位数图表，带工具提示显示 |
- 集成滚动 – 滚动条选项允许用户一次从8个更大的测量数据集合（代表数百甚至数千个子组）中浏览8-20个样本子组，并在数据中移动，这类似于通过电子表格进行分页。 滚动条控制表格和图表的滚动。
|
|
|
中位数图表，带工具提示显示 |

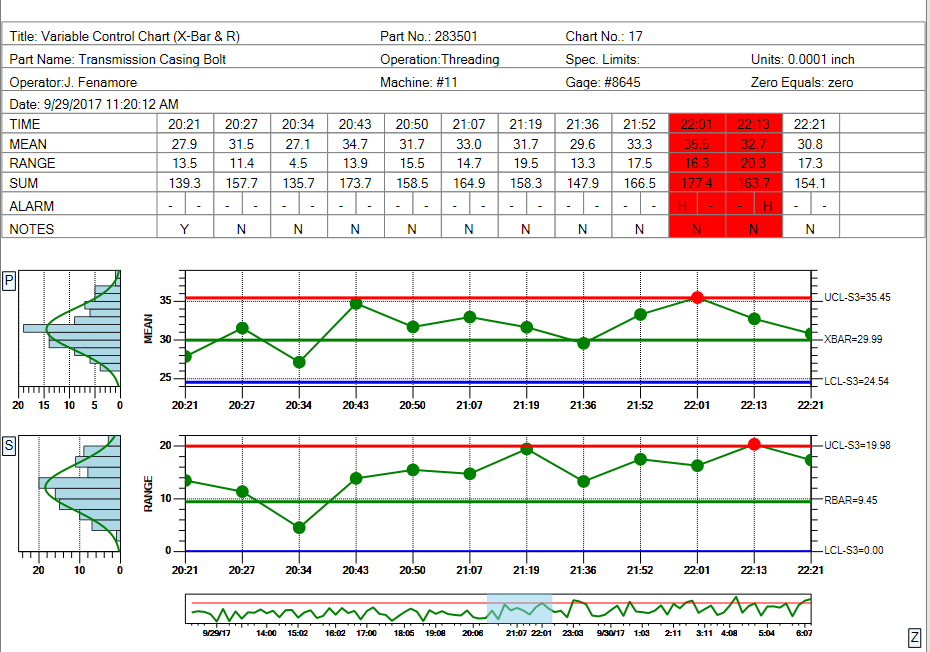

- 集成变焦 -单击带有右下角的z按钮，可以使用带有缩放窗口的UI来替换（水平滚动条）水平滚动条。 用户将能够通过向左或向右拖动透明的蓝色缩放窗口来滚动图表，或者通过拖动缩放窗口的左或右边缘来扩展x轴刻度。
|
|
|
|
使用鼠标左右拖动透明的蓝色缩放窗口来滚动图表，或者通过拖动缩放窗口的左边缘或右边缘来扩展x轴刻度。 |
如果使用缩放窗口显示很多点，则顶部的表格将消失，以防止表格列重叠。 |
.png)
- SPC图表的动态更新 – 可以更新SPC图表并控制限制 实时重新计算。
|
|
| 动态更新的X-Bar R图表具有可变的控制限制 |
- 自动缩放 – SPC图表的y轴可以自动缩放以显示所有数据和控制限制，或者可以明确设置y轴的最小值和最大值。
- 控制极限警报事件 – 只要过程变量超过SPC控制限制，就可以触发警报事件。
- 新的警报功能 – 表格部分中有一个新的状态行，可直接指示相应的过程变量是否在警报中或不在警报中。 状态行具有工具提示，因此，如果您单击警报，则会弹出一个框，向您显示详细信息。 可选地，与采样间隔相关联的整个列可以用彩色突出显示以指示警报状况。 警报详细信息可以自动记录到便笺日志中。 可以在发生警报时使用于在主图表和次要图表中绘制过程变量点的符号改变颜色。
- 数据记录 – SPC数据值可以CSV（逗号分隔值）格式记录到磁盘，以导入电子表格和其他程序。
- 打印和图像渲染 – SPC图表（包括集成表）可以输出到任何Windows支持的打印机和.Net支持的图像文件，包括BMP，JPG； GIF； TIFF和PNG。 图像可以在无头服务器上创建，并实时传送到网站。
- VB和C＃文档以及演示/示例程序 – 该软件包括300页的全面用户手册，其中包含许多编程示例以及每个课程的XML帮助。 每个编程示例和示例程序均以C＃和Visual Basic呈现。
.NET开发人员许可的SPC控制图工具
- 适用于.Net开发人员许可证的SPC控制图工具提供了不超时的开发人员版本（型号NET-SPC2-DEVR）。 SPC控制图工具的开发人员版本包括QCChart2D软件，无需单独购买QCChart2D。
- .Net开发人员许可证的SPC控制图工具授权给单个人。 除非为每个人购买单独的许可证，否则同一公司的多个人不能使用它。 站点许可证也可用。 请与sales@quinn-curtis.cn联系，以获取您想要购买多少个座位的详细信息，我们将提供报价。
- SPC控制图工具软件不使用可重新分发的许可证。 基本的开发人员许可允许您包括QCSPCChart＆nbsp; 作为您应用程序的一部分，并分发不限数量的应用程序副本。 我们不允许开发人员使用该软件创建图形工具包（将与程序开发环境结合使用的库或任何类型的图形组件），以转售给其他开发人员。
定制编程服务
- .Net的SPC控制图工具是一个功能强大且灵活的软件包。 它包含超过1000个 120多个类中的方法和属性。 用户手册和 帮助文件文档超过1500页。 对于想立即开始进行编程并希望在一周内运行应用程序原型的普通程序员而言，这可能是不胜枚举的。
- 用于制图应用程序的用户界面的种类与使用该软件的行业一样多。 制药公司应用程序的最终用户希望以与汽车行业最终用户不同的方式与图表进行交互。
- 我们知道您的应用程序可能与我们的任何示例程序相似，但仍然唯一不同。 为此，我们提供了编程服务，可为您编写一个自定义示例程序，以演示如何对所需的图表格式和用户界面进行编码。 快速启动项目可以节省您数周的工作，并使您看起来像图表编程的天才。 全部 您必须能够做的是详细描述您希望示例执行的操作。
- 使用适用于.Net的SPC控制图工具，我们的专业知识范围包括VB和C＃。 编程语言和Xamarin跨平台开发。 有关更多信息或报价，请联系我们的销售部门，电子邮件为sales@quinn-curtis.cn。
没有所需的功能吗？ 让我们知道它们是什么，以便我们可以在后续版本中添加它们。 联系人：sales@quinn-curtis.cn
